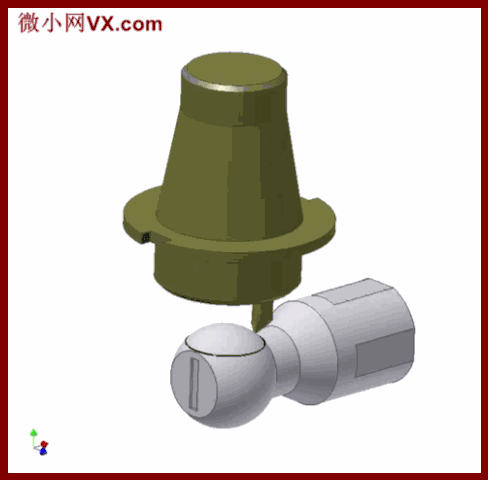

1. 在铣床上做球1(在铣床上做球1)
工件夹紧在分度头的卡盘上并用手旋转。
该工具被夹在主轴上，使其可以径向调整。

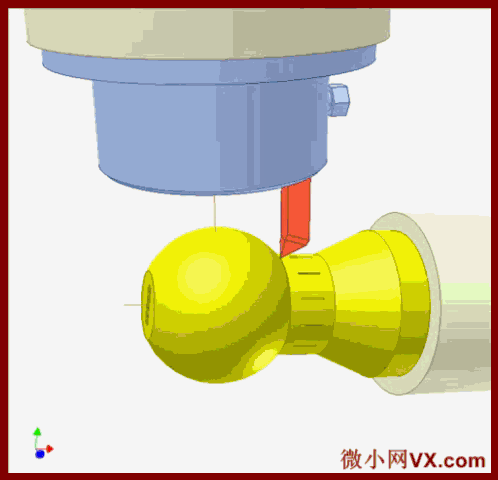

2. 在铣床上做球2(在铣床上做球2)
加工凸不对称球面。
工件夹紧在分度头的卡盘上并用手旋转。
该工具被夹在主轴上，使其可以径向调整。
工件轴与芯轴必须相交。
刀具点相对于工件的位置决定了待加工球体表面的尺寸。

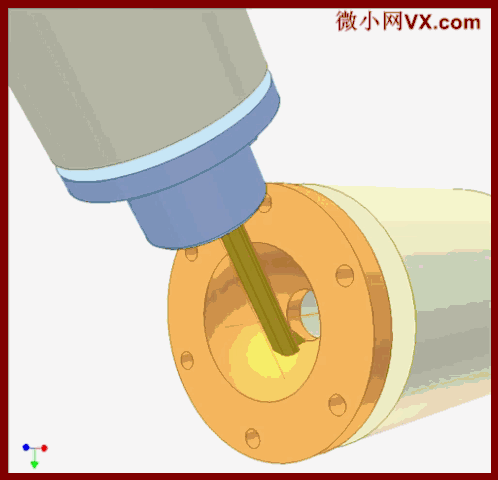

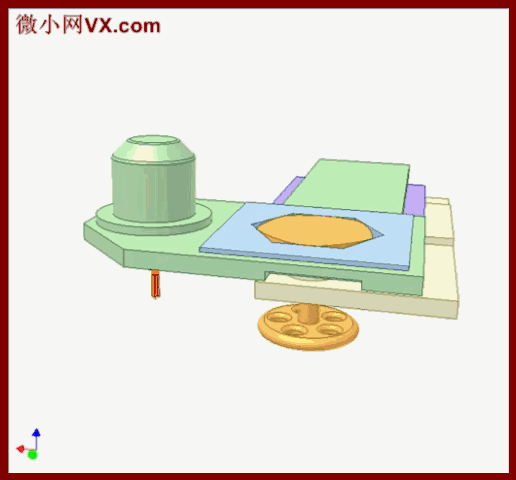

3.在铣床上做球3(在铣床上做球3)
加工凹面球面。
工件夹紧在分度头的卡盘上并用手旋转。
该工具被夹在主轴上，使其可以径向调整。
工件轴与芯轴必须相交。
刀具点与工件相关的位置决定了待加工球体表面的尺寸。

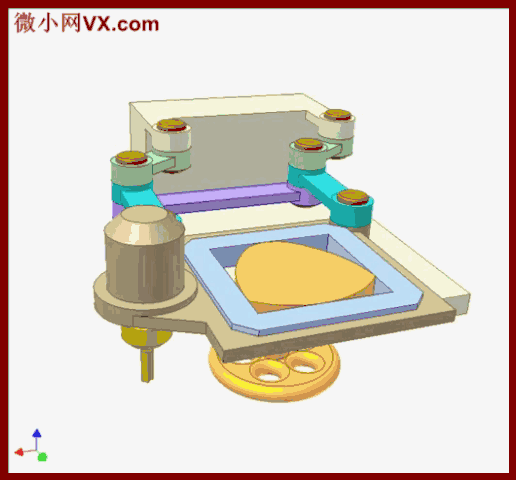

4. 带勒洛多边形的铣削方形

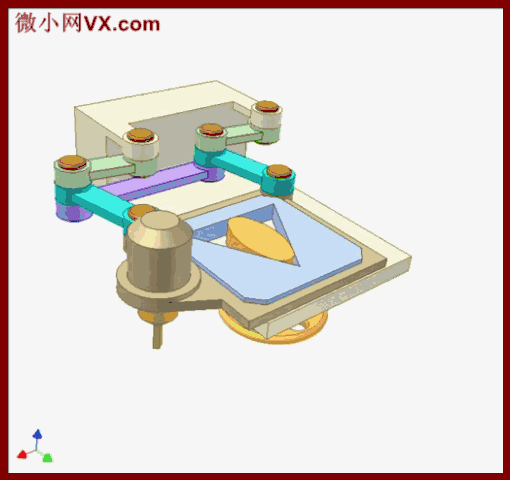

5. 用勒洛多边形铣削三角形
6. 用勒洛多边形铣削六边形

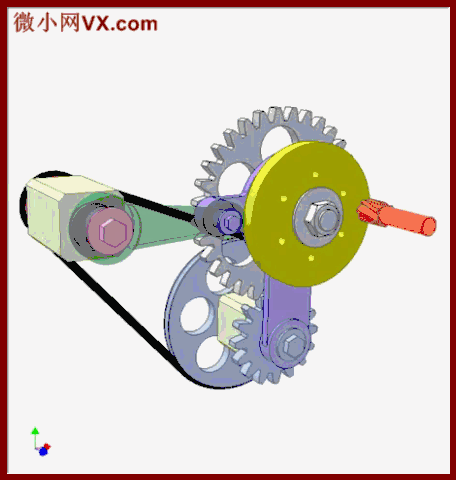

7. 铣削轮廓1(铣削轮廓1)
偏心粉轴输入。
红色刀具在黄色工件上铣削轮廓，黄色工件固定在灰色齿轮轴上。
粉红色滑轮到灰色齿轮轴的传动比为6，因此创建的明星轮廓有6个翅膀。
由于灰色齿轮轴的不规则旋转，机翼不对称。
轮廓形状取决于刀具和工件的相对位置。
黑色带表示齿形带。
用链传动代替皮带传动比较好。

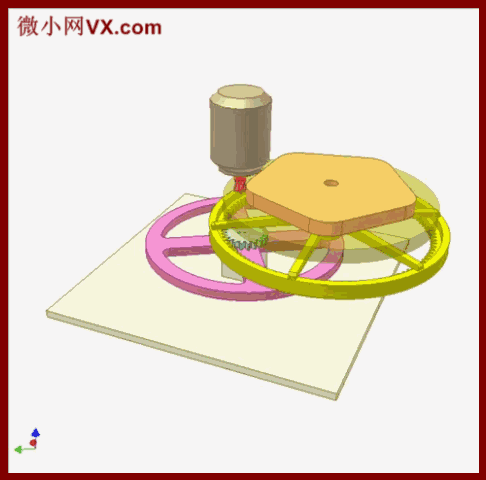

8. 行星齿轮传动轨迹B5(行星齿轮B5轨迹)
铣五角形的装置
R:绿色太阳齿轮的固定螺距半径
R:黄色行星齿轮的俯仰半径
K = R / R = 5
为了获得一个圆形的五边形轨迹，红色刀具轴与太阳齿轮轴之间的距离为(8/30)r。
粉红色磁盘输入。

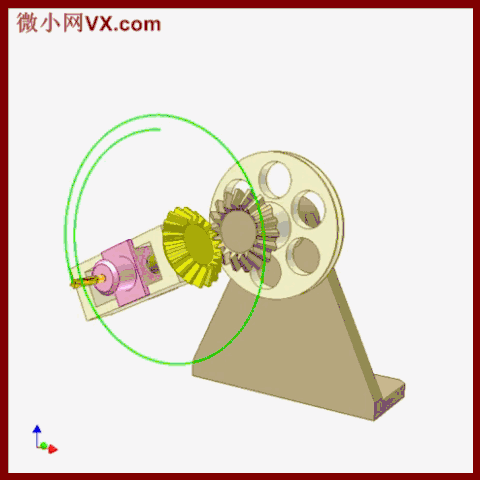

9. 阿基米德螺旋槽铣削装置(阿基米德螺旋槽铣削装置)
圆锥齿轮卫星传动和螺母-螺杆传动的组合。
10. 内曲面铣削夹具(内曲面铣削夹具)

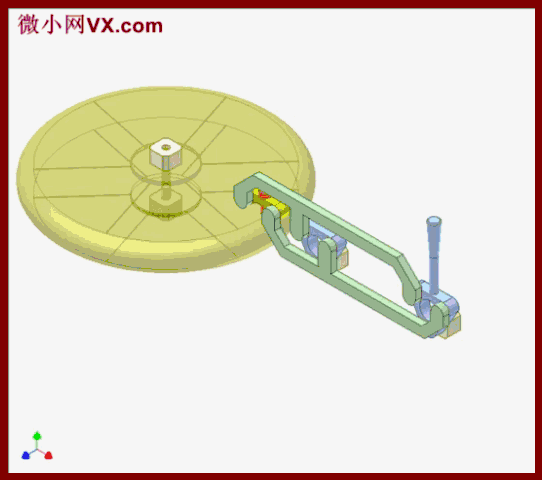

11. 砂轮校正装置
两个平行四边形机构的组合可以使工具点绘制圆弧曲线。
黄色关节绕虚轴旋转。

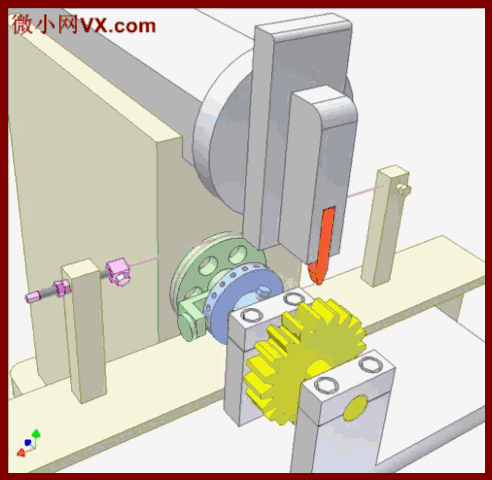

12. 插刀1上的切削齿轮(插刀1上的切削齿轮)
电缆与绿盘的直接接触必须等于齿轮节圆直径。
蓝色圆盘上的孔的数量等于牙齿的数量。
齿轮齿条传动可以代替电缆，以避免电缆打滑。

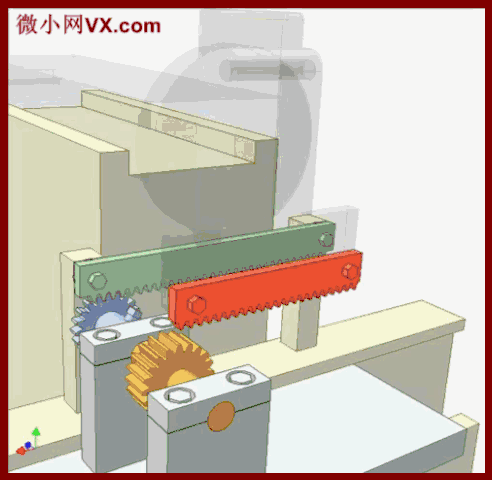

13. 插刀2上的切削齿轮(插刀2上的切削齿轮)
这种方法只适用于小齿轮模数m和小齿数z。
这个工具是架状的。
不需要索引。
承载工件的工作台总位移必须大于(*m*z)。

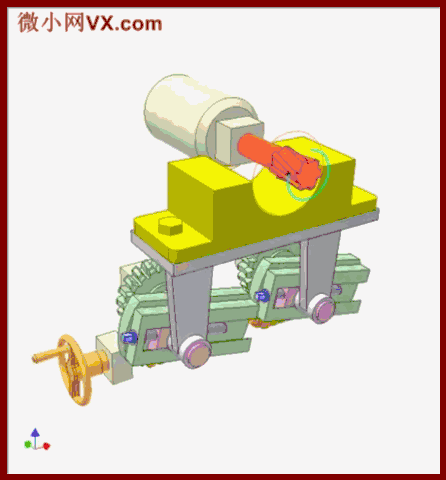

14. 手提镗床1(手提镗床1)
行星齿轮传动和螺母螺杆传动的组合。
承载螺母螺钉的蓝色轴是输入轴。
红色工具固定在粉红色螺帽滑块上，具有小螺距螺旋运动。
该机构用于难以在车床或镗床上加工的大型工件(玻璃)。
15. 砂轮平衡
砂轮组件位于两个平行轴之间。
如果组件是静态不平衡的，重力使其质心低于装配轴。
将绿色砝码移动到组件的燕尾槽中，固定到平衡后，再对组件进行测试。

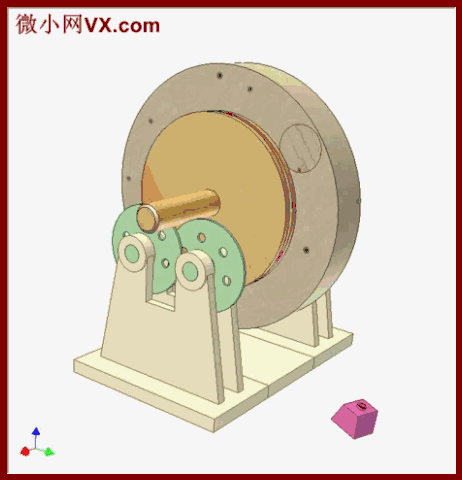

16. 砂轮平衡
砂轮组件位于四个自由滚筒之间。
如果组件是静态不平衡的，重力使其质心低于装配轴。
将粉色砝码移动到组件的燕尾槽中，固定砝码以达到平衡，然后再次测试组件。
四个滚轮的作用是尽量减少由组件旋转引起的摩擦。

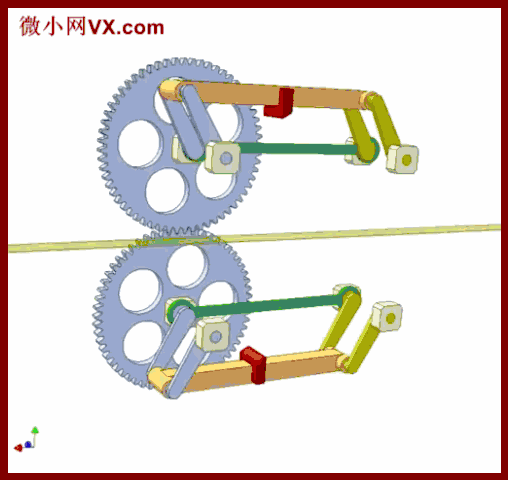

17. 切网机制1(切网机制1)
带膨胀耦合器的四杆可高速切断黄色连接板。
这个连杆的作用是在切割运动中给刀一个等于连接板速度的速度。

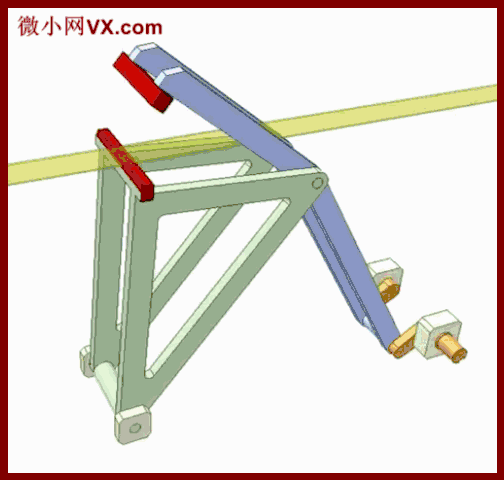

18. 切网机制2(切网机制2)
在联轴器上带刀的平行四边形机构可以高速切割黄色连接板。
该机构的作用是在切割运动中使刀的速度等于连接板的速度。
绿杆的作用是协助机制克服死角。
19. 切片机机构制造技术
20.凸轮驱动剪刀1(凸轮驱动剪刀1)

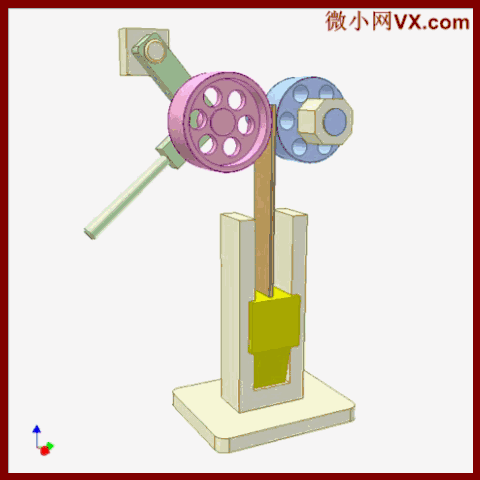

21. 落锤
输入:绿色滑轮轴
在绿色的轴和红色的空心轴之间有一把羽毛钥匙。
黄色滑块的上下运动取决于绿色杠杆。

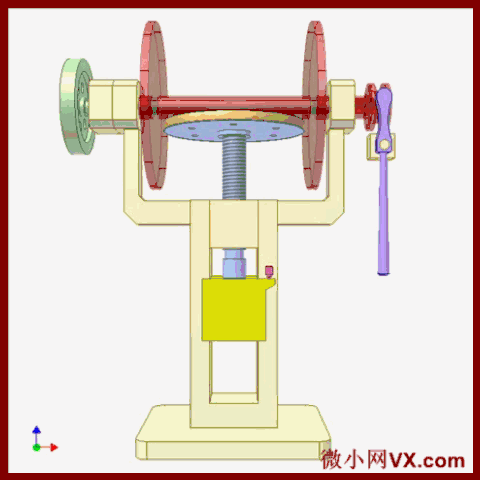

22. 摩擦压机1(摩擦压机1)
输入:绿色滑轮轴
在绿色的轴和红色的空心轴之间有一把羽毛钥匙。
蓝色盘片螺钉交替接触两个红色盘片。
黄色滑块的上下运动由紫色杠杆控制。
滑块在行程的最低位置达到最大速度，在最高位置达到最大速度。
粉色止动点决定了滑块的最高位置。

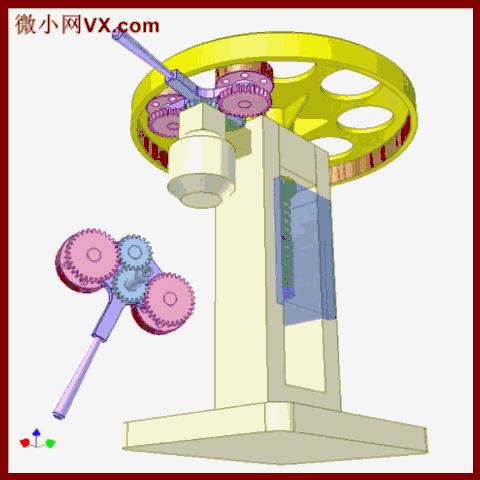

23. 摩擦压力机2(摩擦压力机2)
输入:中心小齿轮
紫色板上有四个齿轮和两个滚轮。
滚轮交替接触黄色圆盘，并使螺钉往复运动。
该杆有三个不同的位置，反映了蓝色螺母-滑块机构的上下和驻留运动。
有一个塞子，保持圆盘静止，而它停放，没有显示。

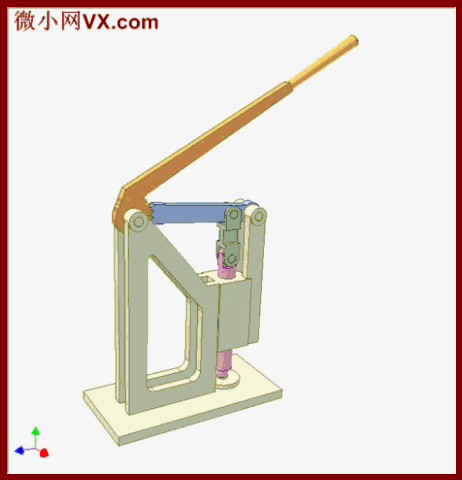

24. 手动冲床1台
齿轮传动和曲柄滑块机构的组合。

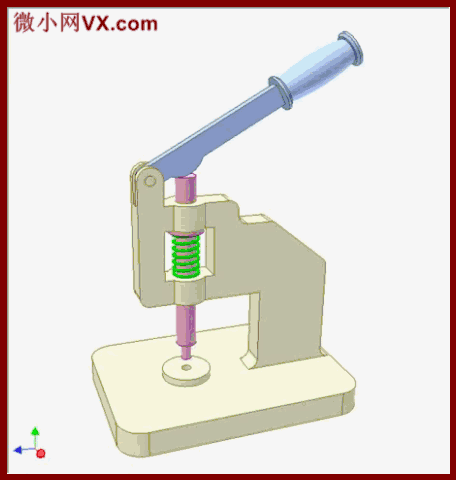

25. 手动冲床2台
盘形凸轮和直线往复从动件。

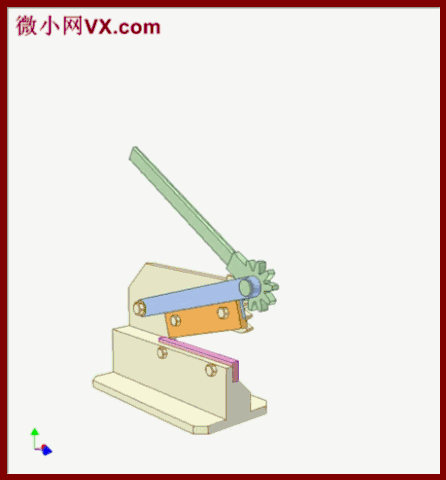

26. 手动剪板机1台
使用行星齿轮。
手动力作用于卫星齿轮。
其他齿轮是固定的。
上刀台固定在托架上。

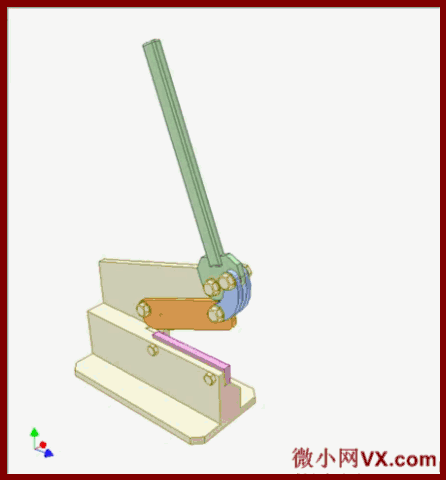

27. 手剪机2
采用四杆联动机构。
手动力加在曲柄上。
上刀台固定在其他曲柄上。

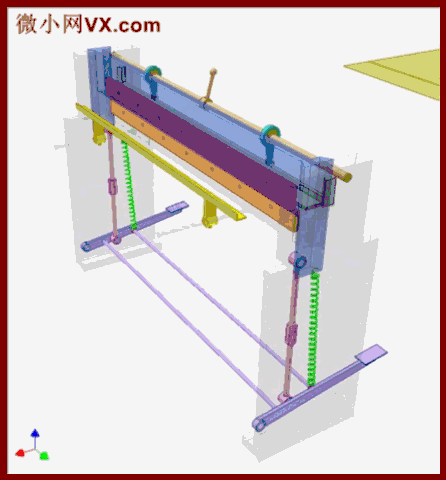

28. 剪脚机1
蓝色滑块由滑块曲柄机构驱动。
曲柄是一个紫色的踏板。
橙色的低切片固定在机构的基座上。
红色上部剪切刀片的边缘呈斜角，以减小剪切力。
29. 脚剪机2
蓝色滑块由六杆机构驱动。
绿色滑块的运动轨迹在蓝色滑块上。
橙色的低切片固定在机构的基座上。
红色上部剪切刀片的边缘呈斜角，以减小剪切力。

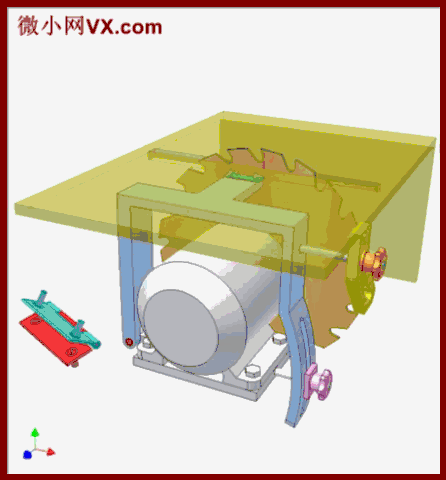

30.台式木锯1台
橙色圆刀片位置调整运动:
用粉红色的螺母上下移动。电动机由粉红色的引脚调节。
使用橙色坚果进行倾斜运动。
31. 台式木锯2台
橙色圆刀片位置调整运动:
用粉红色的螺母上下移动。电机和叶片轴由粉色销调节。
使用粉色螺母进行倾斜运动。

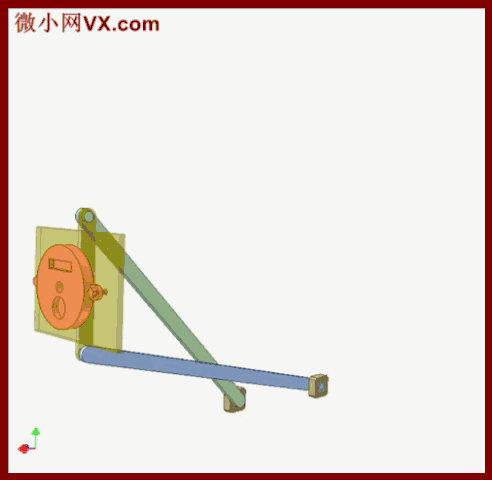

32. 翻转机构1
该机构可以通过两个4杆机构翻转平板。
这两个翻转板实际上是两个4杆的第四个杆的延伸。
33. 翻转机构2
链接长度:50
两种曲柄长度:120和140
两个固定轴承之间的距离:50
工件旋转180°对应蓝色曲柄旋转90°。

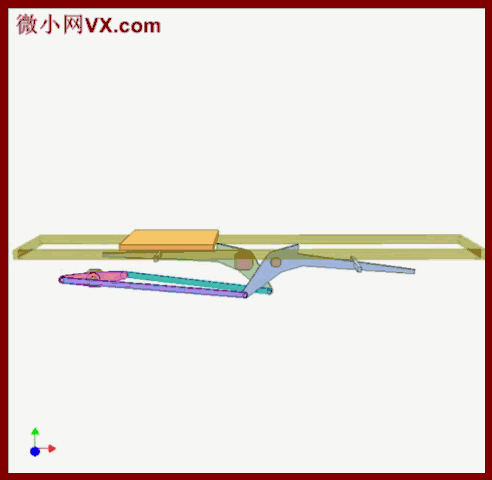

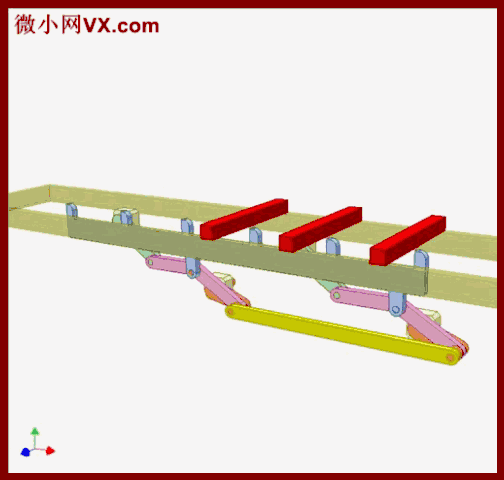

34. 运输机制1
蓝色接头的蛋形运动用于移动红色工件。
它是粉色杠杆4杆机构上一点的轨迹。
黄杆与橙杆连接形成平行四边形机构。

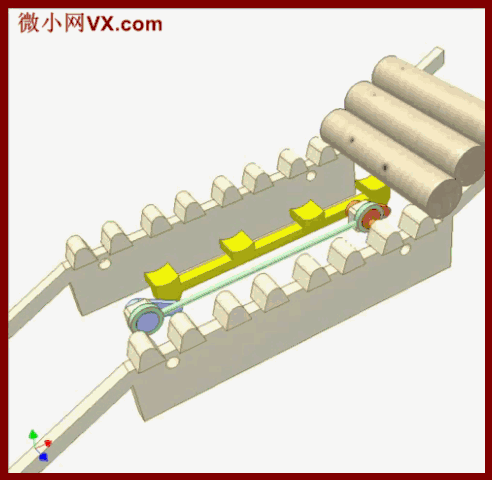

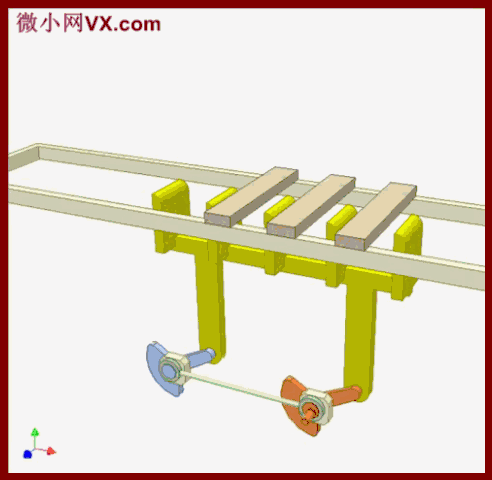

35. 并联馈线1(并联馈线1)
平行四边形机构的作用是输送工件。
绿杆帮助机构克服死角。
36. 并联馈线2(并联馈线2)
平行四边形机构的作用是输送工件。
绿杆帮助机构克服死角。
红色圆圈是黄色传送带上一个点的轨迹。

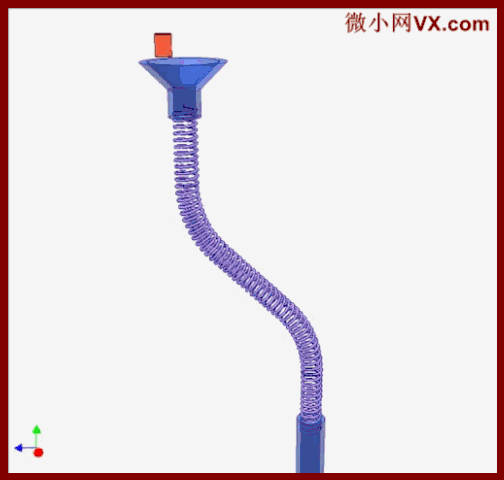

37. 活动弹簧进料管
作为球或短辊的进给管。

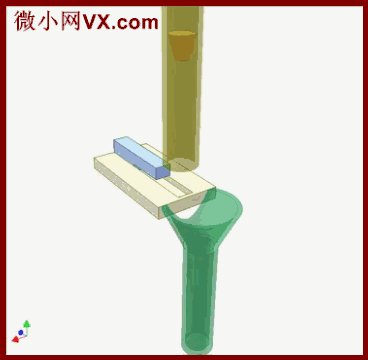

38. 部分取向
黄色圆盘的凹槽是关键。
39. 推进带材的机构
输入:低绿轴
滚筒通过蓝轨上的方孔与橙带连接。
上面的绿色轴上有一个齿轮和一个不完整的辊固定可以滑动在垂直槽上的黄色基地。
皮带与滚筒之间的摩擦是由红色弹簧产生的。
上辊的不完整轮廓推动皮带。
40. 带上相机(带进器)
输入:蓝色轴携带两个齿轮
黑带之间的摩擦使棕带向前移动。
皮带预紧器由两个橙色的滚轮和一个粉红色的螺杆组成，螺杆两端有左右螺旋。
