机械制图是工厂技术人员必须掌握的知识。有些技术人员以前没有学过“机械图”，在生产中多看就能看懂加工图。然而，正是这种毫无根据的感觉可能导致错误，例如将加工过的零件翻倒。本文总结了机械制图中的投影知识，供大家参考。
1. 机械制图投影法
根据投影原理，可以表示物体的形状。物体可以放置在任何象限中。一般将物体置于第一象限以获得投影视图的方法称为第一角度投影法。因此，有第二、第三、四角投影法。

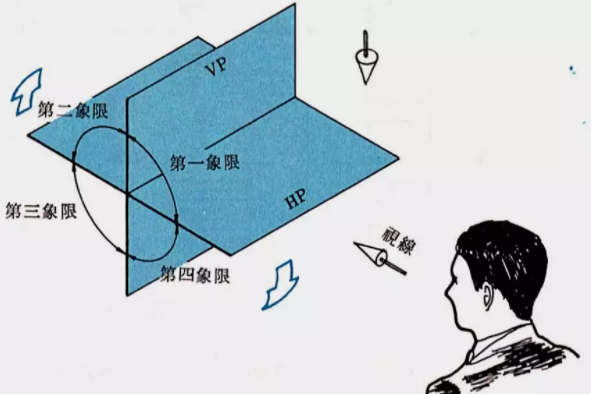

空间的四个象限
☞10G数控车(铣)、ug编程、cad绘图、数控仿真、数控机械书籍等教程。

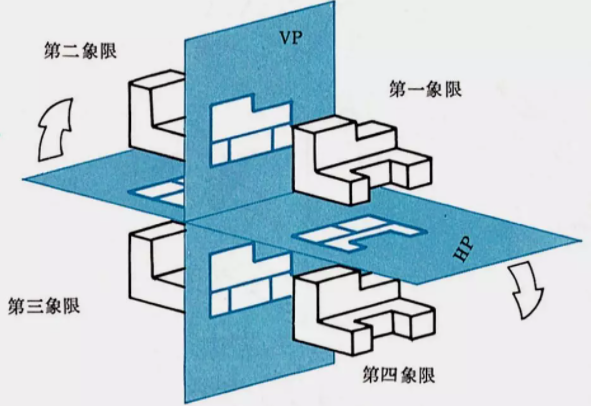

对象和四个象限
第二角度投影法和第四角度投影法所获得的视图重叠，绘制和读取不容易，因此不适用。
2. 第一种角度法和第三种角度法的区别

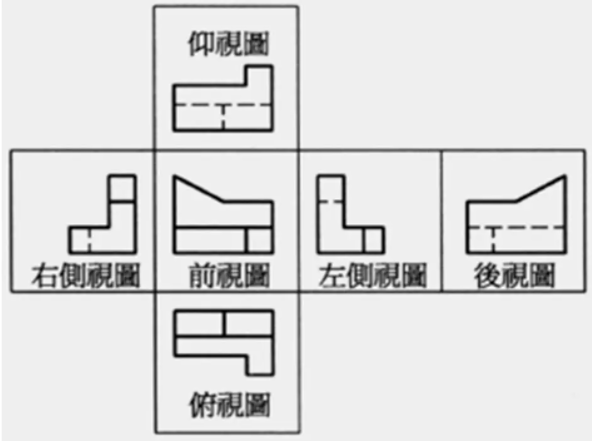

第一角度法:物体放置在第一象限时获得投影视图的方法，称为。主从关系:观察者→物体→投影面。

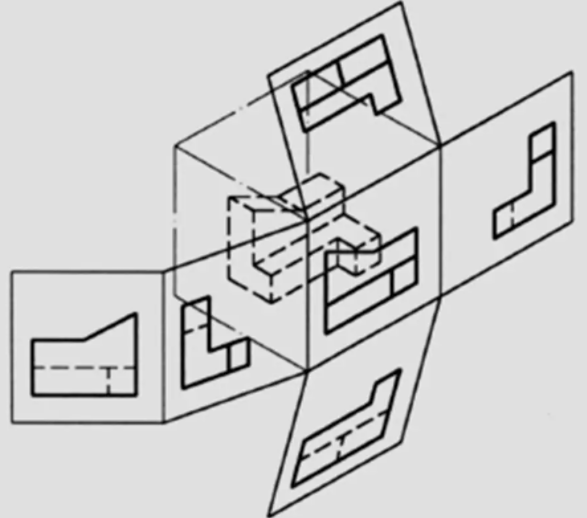

第一角度法

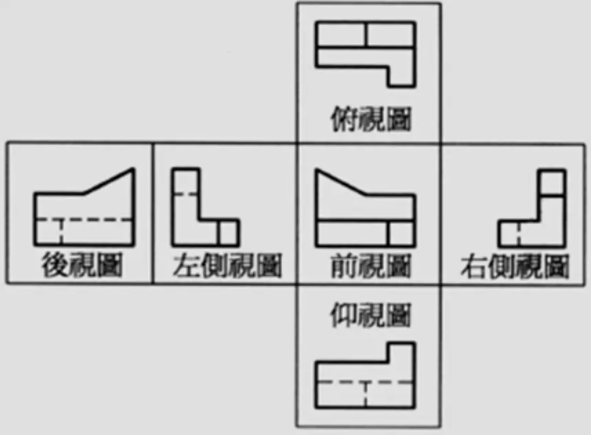

第三三角形法:当物体放置在第三象限时，得到投影视图，称为。主从关系:观察者→投影面→对象
